Bombas Serie Industrial
Monobloc y a Eje Libre
Las bombas autocebantes de la Serie Industrial solucionan eficazmente una amplia gama de fluidos, con un caudal de 100 hasta 20.000 litros/hora.
Descripción
Los cuerpos de las bombas que componen la Serie Industrial están fabricados íntegramente en acero inoxidable 316 o en latón, pudiendo ir equipadas con diversos tipos de motorizaciones.
Por su estudiado diseño constructivo solo tienen una pieza móvil, sin engranajes y sin contactos metal-metal, características que disminuyen notablemente su desgaste y garantizan un servicio continuado.
Son versátiles y perfectamente adaptables, por que el cuerpo de la bomba puede girar 360º, lo que permite posicionar las bocas en función de la necesidad de instalación.
El cuerpo de la bomba es excéntrico respecto a la turbina, ya que lleva integrada una leva fija.
La turbina dentro del cuerpo de la bomba, crea unos cubículos entre sus palas. Al girar, se produce un cambio de volumen de los mismos. Cuando las paletas pierden el contacto con la leva, se origina una depresión que produce la aspiración del fluido hacia el interior de la cámara.
El fluido es transportado hacia la salida, donde las paletas vuelven a entrar en contacto con la leva, produciendo un incremento de presión que impulsa el fluido hacia el exterior.
Turbinas
- Neopreno
- de utilzación general 70°C
- Nitril
- para aceites y derivados 80°C
- Hypalon
- para productos químicos 110°C
- E.P.D.M.
- para productos corrosivos 80°C
- Sanitaria
- para uso alimentario 100°C
- ST (sanitaria temperatura)
- para uso alimentario 130°C
Características técnicas
- Caudal
- desde 100 hasta 20.000 l/h
- Velocidades
- 750, 1.000 y 1.500 r.p.m.
- Tensión
- C.A. 220 V. II - 220/380 III
Aplicaciones
Ácidos, alcoholes, formol, vino, aceites alimentarios, agua destilada, vaselina, glicerina, fluidos asépticos, salmuera, aromas, fertilizantes, jabones, geles, detergentes, champúes, cremas, perfumes, gelatina, tintes, gasoil, fuel ligero, aceites minerales, grasas liquidas, entre otros.
Industrias
Vinícola, Almazaras, Química, Farmacéutica, Cosmética, Envasadora, Metalúrgica, Tratamientos de agua, De filtración, Granjas, entre otras.
Ventajas
- Capaces de trasegar productos viscosos hasta 22.000 cps.
- Trabajan con productos abrasivos.
- Una sola pieza móvil.
- Sin engranajes.
- Fácilmente transportable.
- Robustas y compactas.
- Sin mantenimiento: no necesitan ser engrasadas ni lubrificadas.
- Flujo constante.
- Autocebante.
- Volumétrica y reversible.
- Con capacidad de aspiración hasta 3m. c.d.a.
- Presión de salida hasta 30 m c.d.a.
Bombas Serie Industrial - Monobloc
Modelo MINI
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 0,10 | 0,075 | 100 | 2,5 |
Modelo D-5
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 0,25 | 0,18 | 250 | 3 |
| 230/400 III | 1.500 | 0,25 | 0,18 | 250 | 3 |
Bombas con motor Antideflagrante (bajo pedido)
Modelo A-5
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 0,25 | 0,18 | 700 | 3 |
| 230/400 III | 1.500 | 0,25 | 0,18 | 700 | 3 |
Bombas con motor Antideflagrante (bajo pedido)
Modelo B-5
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 0,5 | 0,37 | 1.200 | 3 |
| 230/400 III | 1.500 | 0,5 | 0,37 | 1.200 | 3 |
| 230/400 III | 950 | 0,33 | 0,25 | 700 | 2,5 |
Bombas con motor Antideflagrante (bajo pedido)
Modelo E-5
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 0,5 | 0,37 | 2.300 | 3 |
| 230/400 III | 1.500 | 0,5 | 0,37 | 2.300 | 3 |
| 230/400 III | 950 | 0,33 | 0,25 | 1.500 | 2,5 |
Bombas con motor Antideflagrante (bajo pedido)
Modelo F-5
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 1 | 0,75 | 4.500 | 3 |
| 230/400 III | 1.500 | 1 | 0,75 | 4.500 | 3 |
| 230/400 III | 950 | 0,75 | 0,55 | 3.000 | 2,5 |
| 230/400 III | 750 | 0,33 | 0,25 | 2.000 | 2 |
Bombas con motor Antideflagrante (bajo pedido)

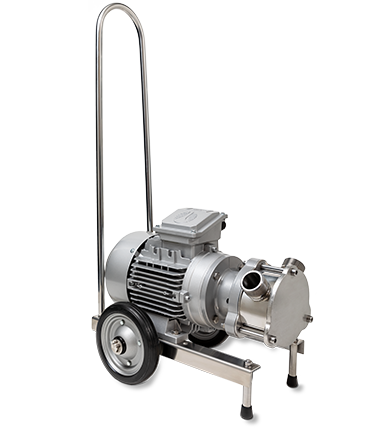

Modelo J-10
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 2 | 1,5 | 10.000 | 2,5 |
| 230/400 III | 1.500 | 1,5 | 1,12 | 10.000 | 2,5 |
| 230/400 III | 950/td> | 1 | 0,75 | 7.500 | 2 |
| 230/400 III | 750 | 0,75 | 0,55 | 4.500 | 1,5 |
Carretilla opcional
Bombas con motor Antideflagrante (bajo pedido)

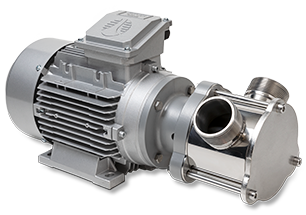

Modelo J-20
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 2 | 1,5 | 20.000 | 2,5 |
| 230/400 III | 1.500 | 2 | 1,5 | 20.000 | 2,5 |
| 230/400 III | 950 | 1,5 | 1,12 | 12.000 | 2 |
| 230/400 III | 750 | 1 | 0,75 | 8.000 | 1,2 |
Bombas con motor Antideflagrante (bajo pedido)
Bombas Serie Industrial - Monobloc Alta Presión
Modelo E-3
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230/400 III | 1.500 | 1,0 | 0,75 | 2.200 | 5,0 |
Modelo F-3
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230/400 III | 1.500 | 1,5 | 1,2 | 4.200 | 5,0 |
Bombas Serie Industrial - Eje Libre
Modelo A-1 - Motor YUNK
Modelo A-1 - Eje libre
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 0,33 | 0,25 | 700 | 3 |
| 230/400 III | 1.500 | 0,33 | 0,25 | 700 | 3 |
| Eje libre | |||||
Modelo B-1 - Motor YUNK
Modelo B-1 - Eje libre
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230 II | 1.500 | 0,33 | 0,25 | 1.200 | 3 |
| 230/400 III | 1.500 | 0,33 | 0,25 | 1.200 | 3 |
Modelo E - Bomba eje libre sola o con bancada y motor
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230/400 III | 1.500 | 0,5 | 0,37 | 2.300 | 3 |
Modelo F - Bomba eje libre sola o con bancada y motor
| CTE | r.p.m. | C.V. | kW | l/h | bar |
|---|---|---|---|---|---|
| 230/400 III | 1.500 | 0,75 | 0,55 | 4.500 | 3 |
